| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

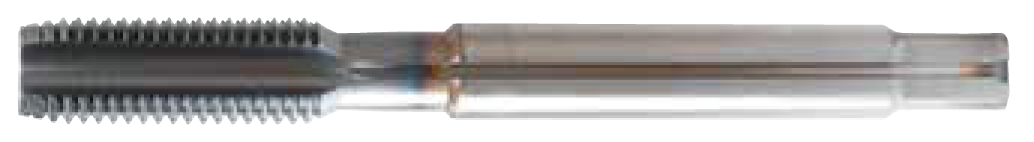

TN42000 | 田野井製作所 | ZC-HT-DC | タップ | ハンドタップ | ゼロチップタップ ダイカスト用 | ハイス | ○ | 47933 | M9×1.25 | GT6 | 1.5P | 24.0 | 100 | 8 | 4 | 39.0 | - | ◎ | ||||||||||||||||||||||||||||||||||||||||||||
|
|
TN42001 | 田野井製作所 | ZC-HT-DC | タップ | ハンドタップ | ゼロチップタップ ダイカスト用 | ハイス | ○ | 47934 | M10×1.5 | GT7 | 1.5P | 24.0 | 100 | 8 | 4 | 39.0 | - | ◎ | ||||||||||||||||||||||||||||||||||||||||||||
|
|
TN42002 | 田野井製作所 | ZC-HT-DC | タップ | ハンドタップ | ゼロチップタップ ダイカスト用 | ハイス | ○ | 47935 | M10×1.25 | GT6 | 1.5P | 24.0 | 100 | 8 | 4 | 39.0 | - | ◎ | ||||||||||||||||||||||||||||||||||||||||||||
|
|
TN42003 | 田野井製作所 | ZC-HT-DC | タップ | ハンドタップ | ゼロチップタップ ダイカスト用 | ハイス | ○ | 47936 | M10×1 | GT6 | 1.5P | 24.0 | 100 | 8 | 4 | 39.0 | - | ◎ | ||||||||||||||||||||||||||||||||||||||||||||
|
|
TN42004 | 田野井製作所 | ZC-HT-DC | タップ | ハンドタップ | ゼロチップタップ ダイカスト用 | ハイス | ○ | 47937 | M12×1.75 | GT7 | 1.5P | 29.0 | 100 | 10 | 4 | 43.0 | - | ◎ | ||||||||||||||||||||||||||||||||||||||||||||
|
|
TN42005 | 田野井製作所 | ZC-HT-DC | タップ | ハンドタップ | ゼロチップタップ ダイカスト用 | ハイス | ○ | 47938 | M12×1.5 | GT7 | 1.5P | 29.0 | 100 | 10 | 4 | 43.0 | - | ◎ | ||||||||||||||||||||||||||||||||||||||||||||
|
|
TN42006 | 田野井製作所 | ZC-HT-DC | タップ | ハンドタップ | ゼロチップタップ ダイカスト用 | ハイス | ○ | 47939 | M12×1.25 | GT7 | 1.5P | 29.0 | 100 | 10 | 4 | 43.0 | - | ◎ | ||||||||||||||||||||||||||||||||||||||||||||
|
|
TN42007 | 田野井製作所 | ZC-HT-DC | タップ | ハンドタップ | ゼロチップタップ ダイカスト用 | ハイス | ○ | 47940 | M12×1 | GT7 | 1.5P | 29.0 | 100 | 10 | 4 | 43.0 | - | ◎ | ||||||||||||||||||||||||||||||||||||||||||||
|
OT8312531 | オーエスジー | VP-DC-HT | タップ | ハンドタップ | ダイカスト用 ゼロタップ | 粉末ハイス | ○ | 8312531 | M6×1 | STD(OH3) | 1.5P | 19.0 | 62 | 6 | 3 | 29.0 | - | ◎ | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
OT8312542 | オーエスジー | VP-DC-HT | タップ | ハンドタップ | ダイカスト用 ゼロタップ | 粉末ハイス | ○ | 8312542 | M8×1.25 | STD(OH4) | 1.5P | 22.0 | 70 | 6.2 | 4 | 37.0 | - | ◎ | 〇 |
