| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

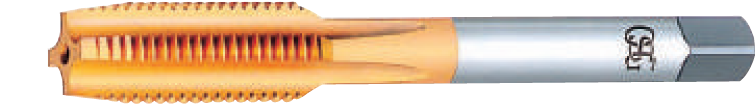

OT14798 | オーエスジー | TIN-HT | タップ | ハンドタップ | TiNコーティング ハンドタップ | ハイス | ○ | 14798 | M42×1.5 | STD(OH3) | 5P | 39.0 | 120 | 32 | 4 | 49.0 | - | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
|
OT14799 | オーエスジー | TIN-HT | タップ | ハンドタップ | TiNコーティング ハンドタップ | ハイス | ○ | 14799 | M42×1.5 | STD(OH3) | 1.5P | 39.0 | 120 | 32 | 4 | 49.0 | - | 〇 | 〇 | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||
|
OT8330255 | オーエスジー | V-XPM-HT | タップ | ハンドタップ | Vコーティング粉末ハイス ハンドタップ | 粉末ハイス | ○ | 8330255 | M3×0.5 | STD(OH3) | 5P | 11.0 | 46 | 4 | 4 | 19.0 | - | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
OT8330256 | オーエスジー | V-XPM-HT | タップ | ハンドタップ | Vコーティング粉末ハイス ハンドタップ | 粉末ハイス | ○ | 8330256 | M3×0.5 | STD(OH3) | 2.5P | 11.0 | 46 | 4 | 4 | 19.0 | - | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
OT8330261 | オーエスジー | V-XPM-HT | タップ | ハンドタップ | Vコーティング粉末ハイス ハンドタップ | 粉末ハイス | ○ | 8330261 | M4×0.7 | STD(OH3) | 5P | 13.0 | 52 | 5 | 4 | 21.0 | - | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
OT8330262 | オーエスジー | V-XPM-HT | タップ | ハンドタップ | Vコーティング粉末ハイス ハンドタップ | 粉末ハイス | ○ | 8330262 | M4×0.7 | STD(OH3) | 2.5P | 13.0 | 52 | 5 | 4 | 21.0 | - | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
OT8330267 | オーエスジー | V-XPM-HT | タップ | ハンドタップ | Vコーティング粉末ハイス ハンドタップ | 粉末ハイス | ○ | 8330267 | M5×0.8 | STD(OH3) | 5P | 16.0 | 60 | 5.5 | 4 | 24.0 | - | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
OT8330268 | オーエスジー | V-XPM-HT | タップ | ハンドタップ | Vコーティング粉末ハイス ハンドタップ | 粉末ハイス | ○ | 8330268 | M5×0.8 | STD(OH3) | 2.5P | 16.0 | 60 | 5.5 | 4 | 24.0 | - | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
OT8330273 | オーエスジー | V-XPM-HT | タップ | ハンドタップ | Vコーティング粉末ハイス ハンドタップ | 粉末ハイス | ○ | 8330273 | M6×1 | STD(OH3) | 5P | 19.0 | 62 | 6 | 4 | 29.0 | - | 〇 | 〇 | |||||||||||||||||||||||||||||||||||||||||||
|
|
OT8330274 | オーエスジー | V-XPM-HT | タップ | ハンドタップ | Vコーティング粉末ハイス ハンドタップ | 粉末ハイス | ○ | 8330274 | M6×1 | STD(OH3) | 2.5P | 19.0 | 62 | 6 | 4 | 29.0 | - | 〇 | 〇 |
