| 画像 | ツールNo. | メーカー | 型番 | メインカテゴリ | サブカテゴリ | 品名 | 材質 | コーティング | 製品コード | 呼び(ねじサイズ、番手など) | 刃径[mm] | 精度 | ピッチ | 山数 | 食付 | 先端R[R] | 刃先R[R] | コーナーR[R] | R面取[R] | C面取[C] | 切削長(刃長・溝長・ねじ長含む)[mm] | 有効長[mm] | 全長[mm] | シャンク[mm/MT/BS/M/B] | 刃数(溝数) | 先端角度[°] | 刃部角度[°] | テーパ角度[°] | 首角度[°] | 首下長[mm] | 首径[mm] | 先端径[mm] | 小径[mm] | 小径長[mm] | 大径[mm] | 加工サイズ | ねじ種類 | 案内径[mm] | 案内長[mm] | 軸径[mm] | ねじれ角[°] | 電着長[mm] | 粒度 | ピン角 | オイルホール | 炭素鋼 | 合金鋼 | プリハードン鋼(～HRC45) | 高硬度鋼(～HRC55) | 高硬度鋼(～HRC60) | 高硬度鋼(～HRC65) | 高硬度鋼(～HRC70) | ステンレス鋼 | 鋳鉄 | チタン合金 | 耐熱合金 | 銅合金 | アルミ合金 | 複合材料 | グラファイト | 樹脂 | 硬脆材 | 詳細 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HT41966 | MOLDINO | EDT-U-TH | タップ | スレッドミル | エポックDスレッドミル | 超硬ソリッド | ○ | EDT-U11-39.7-TH | No.5/8-11UNC | 11.4 | 2.309 | 100 | 12 | 4 | 39.7 | ○ | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||
|

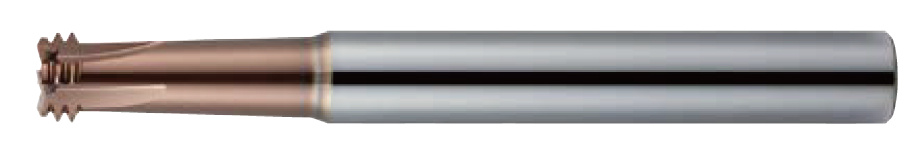

HT43261 | MOLDINO | EDT-PT-ATH | タップ | スレッドミル | エポックDスレッドミル PTねじ用 | 超硬ソリッド | ○ | EDT-PT1/16-18-ATH | PT1/16-28 7.723(下穴不要) PT1/8-28(φ4以上）9.728(下穴必要) | 0.9071 | 70 | 6 | 18.0 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||
|
|
HT43262 | MOLDINO | EDT-PT-ATH | タップ | スレッドミル | エポックDスレッドミル PTねじ用 | 超硬ソリッド | ○ | EDT-PT1/8-19-ATH | PT1/8-28 9.728(下穴不要) | 0.9071 | 70 | 6 | 19.0 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||
|
|
HT43263 | MOLDINO | EDT-PT-ATH | タップ | スレッドミル | エポックDスレッドミル PTねじ用 | 超硬ソリッド | ○ | EDT-PT1/4-28-ATH | PT1/4-19 13.157(下穴不要) PT3/8-19(φ6以上）16.662(下穴必要) | 1.3368 | 80 | 10 | 28.0 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||
|
|
HT43264 | MOLDINO | EDT-PT-ATH | タップ | スレッドミル | エポックDスレッドミル PTねじ用 | 超硬ソリッド | ○ | EDT-PT3/8-28-ATH | PT3/8-19 16.662(下穴不要) | 1.3368 | 80 | 10 | 28.0 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||
|
|
HT43265 | MOLDINO | EDT-PT-ATH | タップ | スレッドミル | エポックDスレッドミル PTねじ用 | 超硬ソリッド | ○ | EDT-PT1/2-35-ATH | PT1/2-14 20.955(下穴不要) PT3/4-14(φ8以上）26.441(下穴必要) | 1.8143 | 110 | 12 | 35.0 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||
|
|
HT43266 | MOLDINO | EDT-PT-ATH | タップ | スレッドミル | エポックDスレッドミル PTねじ用 | 超硬ソリッド | ○ | EDT-PT1-45-ATH | PT1-11(φ10以上）33.249(下穴必要) | 2.3091 | 135 | 16 | 45.0 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||
|
HT43267 | MOLDINO | EDT-NPT-ATH | タップ | スレッドミル | エポックDスレッドミル NPTねじ用 | 超硬ソリッド | ○ | EDT-NPT1/16-18-ATH | NPT1/16-27 7.895(下穴不要) NPT1/8-27（φ4以上）10.242(下穴必要) | 0.9407 | 70 | 6 | 18.0 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||
|
|
HT43268 | MOLDINO | EDT-NPT-ATH | タップ | スレッドミル | エポックDスレッドミル NPTねじ用 | 超硬ソリッド | ○ | EDT-NPT1/8-19-ATH | NPT1/8-27 10.242(下穴不要) | 0.9407 | 70 | 6 | 19.0 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||||||||||||||||||||||||||||||||||||
|
|
HT43269 | MOLDINO | EDT-NPT-ATH | タップ | スレッドミル | エポックDスレッドミル NPTねじ用 | 超硬ソリッド | ○ | EDT-NPT1/4-28-ATH | NPT1/4-18 13.616(下穴不要) NPT3/8-18（φ6以上）17.055(下穴必要) | 1.4111 | 80 | 10 | 28.0 | - | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
